CH6S / Tsensor

CH6S / Tsensor

【特色】

  • 全視窗，同時顯示六點溫度值
  • DIN 規格 96 x 96 (mm) 盤面安裝
  • 具三點警報 H、M、L
  • RS485 (MODBUS) 通訊功能 (OPTION)
  • 可選購本公司套裝軟體至PC製作資料處理
  • 可選購無線接收功能 需配合本司無線發射溫度模組)
  • 可透過智慧手機 DOWNLOAD 歷史資料 (筆數以手機容量為準)

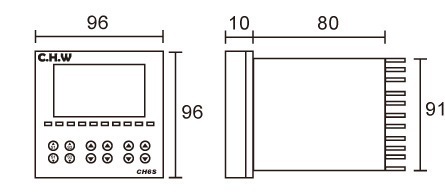

► 外觀尺寸(mm)

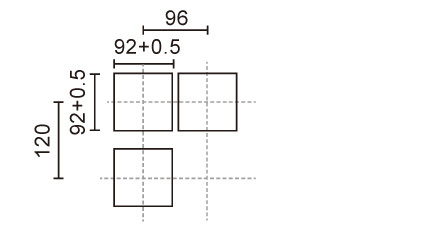

► 開孔尺寸(mm)

► 規格說明

類型 CH6S
尺寸 96x96x80 (mm)
輸入方式 PT100Ω (DIN)、T/C、4-20mA or 0-10V
警報方式 SPDT 3a H.M.L 5A/250 VAC 三組警報
顯示範圍 -99.9~999.9
精確度 (T/C)±1%、(PT) ±<0.5% (線性) ±3uv
工作電壓 90~265 VAC 50/60HZ or 24VDC/AC
消耗電流 7VA max or 150mA max (24VDC)
記憶方式 EEPROM
絕緣耐壓強度 OVER 50MΩ /500VDC、2.5KV/1M
使用環境 -20~75℃ RH: 85%

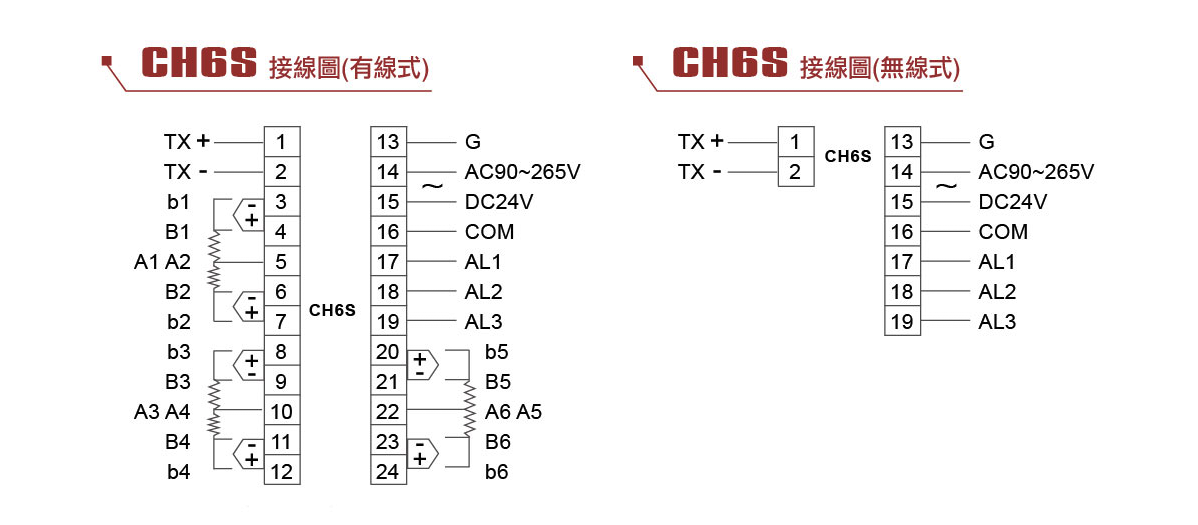

► 接線圖


► 選購代碼


FSTS-CH6S －
INPUT
T T/C
P PT100Ω
L 4-20mA
D 0-10VDC
－
AL
0 N0
1 1組
2 2組
3 ３組
－
POWER
A AC90~265V
B DC24V
O Other
－
RS485
Y RS-485
N NO
－
WIRED OR WIRELESS
A WIRED
B WIRELESS

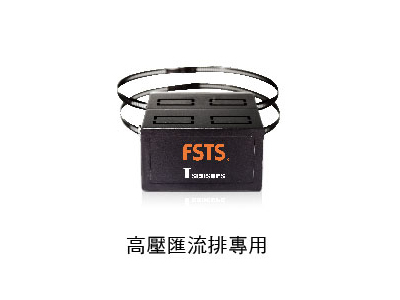

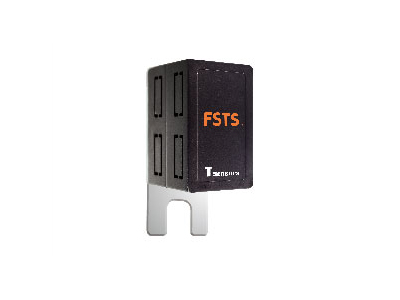

► Tsensor 電池供電(內附)

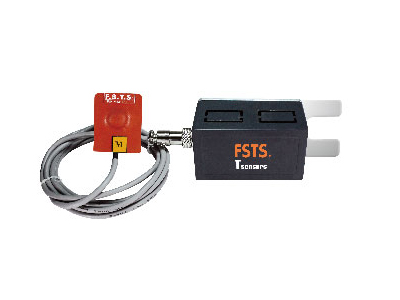

合體式 分離式
Universal type Bolt Mount type Bolt Mount

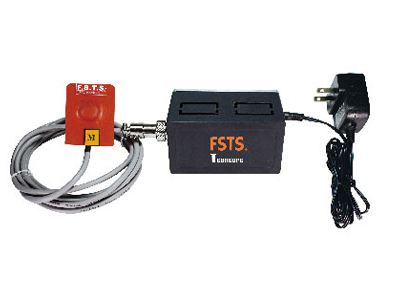

► Tsensor 電池供電(外部)

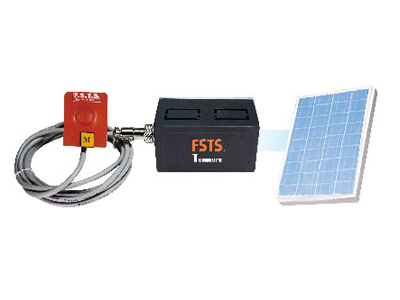

DC 3.2-5.5V 太陽能

► Tsensor 規格說明

類型 Tsensor
尺寸 內附電池-80x45x20(mm)，外供電-80x45x35(mm)
供電方式 電源-3.2mm-5.5VOC，5VDC，太陽能3.5VDC
消耗功率 20uA
測溫種類 NTC、PT100Ω、 T/C
溫度傳送間隔 3sec~30sec 可選購
發射頻率 2.4Ghz
傳送距離 35公尺(無障礙空間)

► Tsensor 電源使用時間

電池種類 使用時間 (年) 使用條件
A4鹼性電源*4 (ENERGIZER EN91.2.4AH) 4.5 at 35℃ 1.每3sec送一次溫度
2.室溫35℃
3.誤差範圍±5%
一次性鋰電池(TADIRAN) TL-5903,2.4AH 5 at 35℃
一次性鋰電池(TADIRAN) TL-5903,16.5AH 9 at 35℃
